Размер Data Matrix выбирают по требованиям товарной группы и получателя, количеству модулей в коде и возможностям принтера. Единого минимального квадрата в миллиметрах для всех товаров Честного ЗНАКа нет. Числа из инструкции для одной категории нельзя автоматически переносить на другую.
Перед вёрсткой определите три параметра: допустимый размер модуля, габарит символа с чистым полем и место на реальной упаковке. Затем подтвердите результат пробной печатью. Наклейка 58×40 мм сама по себе не устанавливает ни размер кода, ни его качество.
Из чего складывается размер символа
Data Matrix состоит из квадратных ячеек, которые называют модулями. Количество ячеек зависит от закодированных данных. Два кода с разным объёмом данных могут иметь разное число модулей, даже если редактор показывает их в одинаковом квадрате.
Для квадратного символа расчёт выглядит так:
Сторона рисунка = число модулей по стороне × размер одного модуля.
Например, если конкретный символ содержит 32 модуля по стороне, а каждый занимает 0,375 мм, сторона рисунка составит 12 мм. Это учебный расчёт геометрии. Он не подтверждает, что такой размер разрешён для вашего товара или что ваш код имеет именно 32 модуля.
Если уменьшить этот рисунок до 9,6 мм, размер модуля снизится до 0,3 мм. Данные сохранятся, но их воспроизведение принтером и чтение могут измениться. Поэтому оценивать только габарит квадрата недостаточно.
Сколько места оставить вокруг Data Matrix
В руководстве GS1 для Data Matrix указана свободная зона шириной в один модуль со всех сторон. В этой области должны отсутствовать текст, рамки и соседние штрихкоды. Требования вашей товарной группы или площадки могут предусматривать дополнительный запас.
Для примера выше минимальная геометрическая область вместе с полем в один модуль будет равна 12 + 0,375 × 2 = 12,75 мм. Она больше самого рисунка. При размещении на этикетке дополнительно учитывайте смещение подачи, край печатной области и точность наклеивания.
Чистое поле должно сохраняться после упаковки. Если поверх него легли прозрачный шов, край второго стикера или складка, проверять нужно уже готовую упаковку. Свободная зона на экране не подтверждает её сохранность на товаре.
Как разрешение принтера связано с модулем
Принтер печатает дискретными точками. Приближённый шаг точки можно получить, разделив 25,4 мм на разрешение в dpi. Для 203 dpi это около 0,125 мм, для 300 dpi около 0,085 мм. Точные параметры смотрите в документации своей модели: например, Zebra приводит шаг точек для ZD410.
Для иллюстрации возьмём идеальную сетку с указанным разрешением:
| Разрешение | Две точки на модуль | Три точки на модуль | Четыре точки на модуль |
|---|---|---|---|
| 203 dpi | около 0,250 мм | около 0,375 мм | около 0,500 мм |
| 300 dpi | около 0,169 мм | около 0,254 мм | около 0,339 мм |
Значения округлены и показывают геометрию, а не рекомендуемые минимумы. Сначала найдите допустимые размеры для своей задачи, затем выберите подходящее число точек. При произвольном масштабировании ячейки могут попадать между точками сетки и воспроизводиться неравномерно.
Более высокое разрешение даёт больше вариантов размещения мелких элементов. Оно не компенсирует повреждённую головку, неподходящий материал или неверную настройку нагрева. Если имеющийся принтер уверенно печатает подходящий символ, менять его только ради большего числа dpi необязательно.
Как сверить требования Честного ЗНАКа и площадки
Откройте инструкцию именно своей товарной группы и проверьте, относится ли указанное число к стороне рисунка, модулю или этикетке целиком. Затем прочитайте требования получателя к вашей модели поставки.
Например, Wildberries в инструкции для FBS рекомендует размер Data Matrix 22×22 мм. Это рекомендация площадки в конкретном сценарии. Она не является общим минимальным размером для всех товаров Честного ЗНАКа.
Если размер из выбранного шаблона отличается от требования получателя, сначала адаптируйте макет. Сам факт того, что шаблон называется «для маркетплейсов», соответствие не подтверждает.
Не используйте ссылку на стандарт оценки качества как единственное обоснование универсального размера. Приёмочная проверка качества и требования к геометрии символа отвечают на разные вопросы.

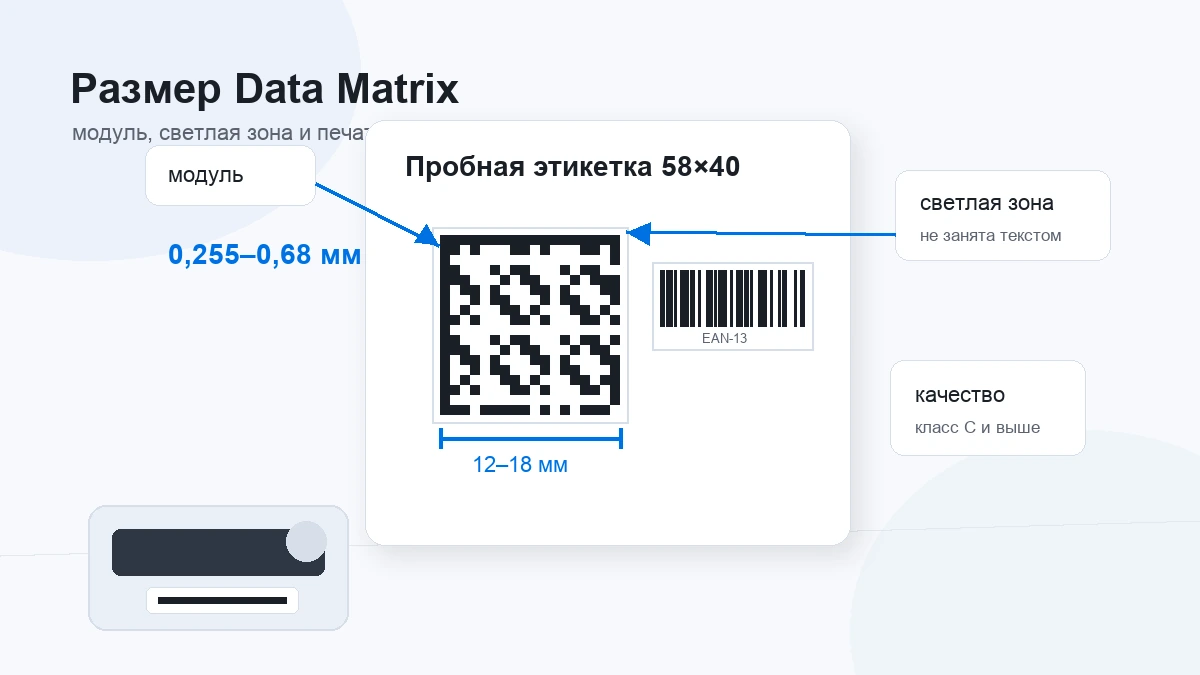

Как разместить код на этикетке 58×40 мм
Начните с Data Matrix и его свободной зоны. Затем выделите область для товарного штрихкода и обязательных сведений. На упаковке должен оставаться доступным текст изготовителя; дополнительная наклейка не должна закрывать его.
Если места не хватает, проверьте, какие сведения уже присутствуют на основной упаковке и что требуется на дополнительной этикетке. Уберите только необязательные повторы. Если обязательные элементы всё равно не помещаются, выберите больший формат или отдельное размещение.
В примере этикетки 58×40 можно оценить компоновку. Подходящий размер подтверждается на ваших данных: длинное название, другой товарный штрихкод или более плотная матрица способны изменить результат.
Как проверить отпечаток перед тиражом
- Выберите в драйвере реальный размер носителя и печать без подгонки под страницу.
- Напечатайте короткую серию на том же материале и с теми же настройками, которые будут использованы в партии.
- Измерьте рисунок и свободное поле; сравните их с макетом и требованиями получателя.
- Рассмотрите модули с увеличением. Ищите пропуски, слипшиеся участки и повреждения по одной линии.
- Считайте код рабочим 2D-сканером и сравните строку с исходными данными.
- Повторите чтение после наклеивания на готовую упаковку.
Телефон полезен для первичной проверки, но результат одного устройства не доказывает нормативное качество. GS1 рекомендует оценивать печать совместимым со стандартами верификатором. Если нужен формальный отчёт о качестве, используйте такую проверку.
При отказе чтения сохраните образец и настройки. В статье «Почему Data Matrix не сканируется на приёмке» разобран порядок диагностики. Для подготовки PDF откройте генератор этикеток ЗНАКЕТЫ, а тираж запускайте после проверки на своём оборудовании.
